Análisis Bow-Tie: Una Herramienta Visual y Efectiva para la Gestión de Riesgos



El análisis Bow-Tie (corbata de moño) es una metodología gráfica que conecta las causas y consecuencias de un riesgo, mostrando claramente las barreras preventivas y de mitigación. Su simplicidad y capacidad para ilustrar relaciones complejas lo convierten en una herramienta poderosa para la gestión de riesgos en diversos sectores.

En este artículo, exploramos qué es el análisis Bow-Tie, cómo funciona y cuáles son sus beneficios en la gestión de seguridad industrial.

---

1. ¿Qué es el Análisis Bow-Tie?

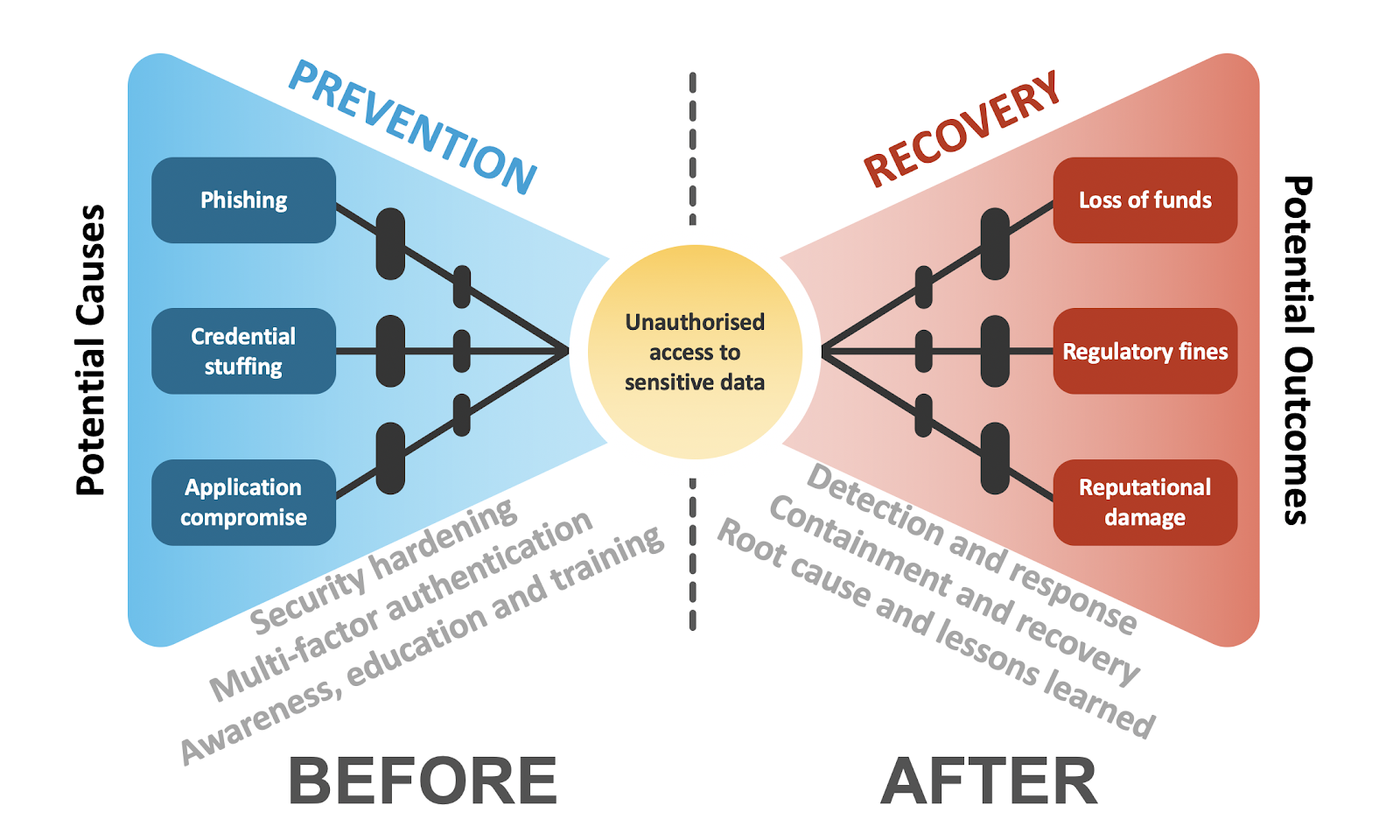

El Bow-Tie es una representación visual que combina aspectos del análisis de árboles de fallas y de árboles de eventos. Su forma se asemeja a una corbata de moño, donde:

• El nudo central representa el riesgo principal o evento crítico.
• El lado izquierdo ilustra las causas del riesgo y las barreras preventivas.
• El lado derecho muestra las consecuencias potenciales y las barreras de mitigación.

Esta metodología es ampliamente utilizada en sectores de alto riesgo como la energía, la química y la aviación, debido a su capacidad para desglosar riesgos complejos en un formato fácil de entender.

---

2. Elementos Clave del Bow-Tie

1. Evento Central:

   • Representa el riesgo principal o el incidente que se quiere prevenir (e.g., una explosión, una caída, un derrame químico).

2. Causas (Lado Izquierdo):

   • Factores que podrían desencadenar el evento central (e.g., falla de equipo, error humano, condiciones ambientales).

3. Barreras Preventivas:

   • Controles diseñados para evitar que las causas conduzcan al evento central (e.g., inspecciones regulares, sistemas de alerta, capacitación).

4. Consecuencias (Lado Derecho):

   • Resultados potenciales del evento central si no se controla (e.g., lesiones, daño ambiental, interrupción operativa).

5. Barreras de Mitigación:

   • Controles diseñados para minimizar el impacto de las consecuencias (e.g., equipos de protección personal, sistemas de contención, planes de emergencia).

---

3. Cómo Crear un Análisis Bow-Tie

Paso 1: Definir el Evento Central

Identifica el evento crítico que deseas prevenir. Debe ser específico y relevante para las operaciones.

Paso 2: Identificar las Causas

Enumera todas las posibles causas que podrían desencadenar el evento central. Sé exhaustivo y considera factores humanos, técnicos y ambientales.

Paso 3: Establecer Barreras Preventivas

Identifica las medidas existentes o necesarias para evitar que las causas lleven al evento central.

Paso 4: Analizar las Consecuencias

Define los posibles efectos negativos si el evento central ocurre. Considera tanto el impacto directo como los daños colaterales.

Paso 5: Diseñar Barreras de Mitigación

Determina qué controles podrían reducir el impacto de las consecuencias. Evalúa su efectividad y disponibilidad.

Paso 6: Representar Gráficamente

Dibuja la corbata de moño, conectando las causas, el evento central y las consecuencias, junto con sus respectivas barreras.

---

4. Ejemplo Práctico: Análisis Bow-Tie para un Derrame Químico

1. Evento Central: Derrame de sustancia peligrosa.
2. Causas:
   • Falla en el contenedor.
   • Error humano al manipular la sustancia.
   • Vibraciones excesivas durante el transporte.
3. Barreras Preventivas:
   • Inspección regular de contenedores.
   • Capacitación en manejo de sustancias peligrosas.
   • Sistemas de monitoreo durante el transporte.
4. Consecuencias:
   • Lesiones a los trabajadores.
   • Contaminación ambiental.
   • Interrupción operativa.
5. Barreras de Mitigación:
   • Uso de EPP adecuado.
   • Kits de contención de derrames.
   • Plan de respuesta a emergencias.

---

5. Beneficios del Análisis Bow-Tie

1. Claridad Visual: Representa de manera sencilla relaciones complejas entre causas, eventos y consecuencias.
2. Identificación de Brechas: Permite detectar áreas donde faltan barreras o donde las existentes son inadecuadas.
3. Toma de Decisiones Informada: Proporciona una base clara para priorizar acciones de mitigación.
4. Fácil Comunicación: Ayuda a involucrar a todos los niveles de la organización, desde operativos hasta gerenciales.
5. Mejora Continua: Facilita la actualización y revisión de los controles a medida que cambian las condiciones.

---

6. Limitaciones del Bow-Tie

Aunque es una herramienta poderosa, tiene algunas limitaciones:

• Requiere Datos Detallados: La calidad del análisis depende de la información disponible.
• No Cuantifica Riesgos: Es más cualitativo que cuantitativo, lo que puede ser una limitación para ciertos análisis.
• Enfoque Estático: No considera interacciones dinámicas entre riesgos o cambios en tiempo real.

---

7. Conclusión

El análisis Bow-Tie es una herramienta versátil y efectiva para gestionar riesgos en cualquier industria. Su capacidad para simplificar y visualizar problemas complejos lo convierte en un recurso invaluable para identificar, controlar y mitigar riesgos de manera estratégica.

Implementar esta metodología no solo mejora la seguridad, sino que también refuerza la cultura de prevención dentro de las organizaciones.

¿Has utilizado el análisis Bow-Tie en tu entorno laboral? ¡Comparte tu experiencia y sigamos aprendiendo juntos sobre cómo mejorar la gestión de riesgos!
